KENETLİ PANELLER

Size sektördeki en esnek çözümleri sunmaya çalışıyoruz

KSD 25/315-415

TCP 60/300-400

KKP 40/350-450

KP 65/280

KÇP 65/300-400

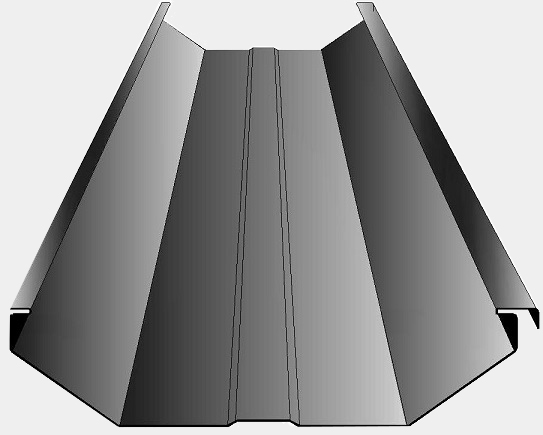

KSD 25/315-415


 Malzeme
En
(mm)		 Kalınlık
(mm)		 Ağırlık
(kg/m2)
alüminyum EN 3003,3005 315 0.70 – 1.00 3.02 – 4.32
415 0.70 – 1.00 2.75 - 3.93
Sac DIN 17162 315 0.50 – 0.60 6.55 - 7.86
415 0.50 – 0.60 5.96 - 7.16
Paslanmaz sac SUS 304 315 0.40 – 0.50 4.98 - 6.23
415 0.40 – 0.50 4.54 - 5.67
Bakır SE CU F 24 315 0.50 – 0.60 7.11 - 8.53
415 0.50 – 0.60 6.48 - 7.77
Titanyum çinko EN 50 1201 315 0.50 – 0.80 5.70 - 9.12
415 0.50 – 0.80 5.19 – 8.30

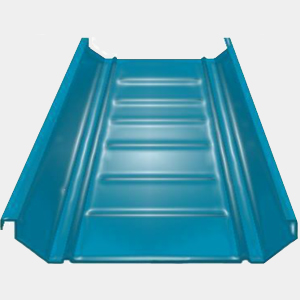

Enine nervürlü panel

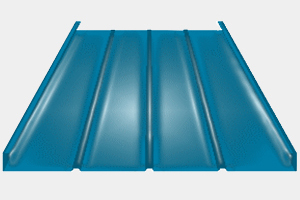

Boyuna nervürlü panel

Hafif olmaları nedeniyle kenetli çatı panelleri bir çok kenar yüksekliği ve ende 100 mt yi geçen boylarda mobil formlama makineleri ile şantiyede üretilirler, böylece boy kısıtlaması olmadan istenilen boyda proje ölçülerine uygun imalat ve montaj yapılır. Bu avantajlar hızlı montaj, geniş ve kompleks çatı ve cephe alanları kaplamak demektir.

Kendi üretimimiz olan 50 mm ve daha yüksek hadveli paneller ile %1.5 meğillere kadar su sızdırmaz çatı örtüsü yapmak mümkündür. Kenetlenmeye uygun forma sahip paneller çatı tabanına gizli vidalı hareketli klipsler veya ayaklar kullanılarak monte edilirler.

Geniş malzeme yelpazesi kullanılarak mimarlar ve projeciler hayallerindeki bina çatı ve cephelerini yaratabilirler. Kenet panel kesitleri ve yardımcı elemanları sadece naturel alüminyum, titanyum çinko, bakır, paslanmaz veya alüminize sac kullanılarak değil aynı zamanda boyalı alüminyum, galvaniz sac alüminize ve paslanmaz sac kullanılarakta üretilir. Mimari amaçlara uygun yüksek vasıflı polyester ve Pvdf boyanın tüm RAL renkleri mevcuttur. Gerek yeni bina gerekse eski binaların geleneksek veya yeni trendlere uygun yenileme projelerinde kenetli paneller konik, kavisli, konik kavisli şekilleriyle binaların vazgeçilmez kaplama elemanlarıdır.

TCP 60/300-400


 Malzeme
En
(mm)		 Kalınlık
(mm)		 Ağırlık
(kg/m2)
alüminyum EN 3003,3005 300 0.70 – 1.00 2.54 – 3.64
400 0.70 – 1.00 2.38 - 3.40
Sac DIN 17162 300 0.50 – 0.60 5.50 - 6.60
400 0.50 – 0.60 5.16 - 6.18
Paslanmaz sac SUS 304 300 0.40 – 0.50 4.19 - 5.23
400 0.40 – 0.50 3.93 - 4.90

Hafif olmaları nedeniyle kenetli çatı panelleri bir çok kenar yüksekliği ve ende 100 mt yi geçen boylarda mobil formlama makineleri ile şantiyede üretilirler, böylece boy kısıtlaması olmadan istenilen boyda proje ölçülerine uygun imalat ve montaj yapılır. Bu avantajlar hızlı montaj, geniş ve kompleks çatı ve cephe alanları kaplamak demektir.

Kendi üretimimiz olan 50 mm ve daha yüksek hadveli paneller ile %1.5 meğillere kadar su sızdırmaz çatı örtüsü yapmak mümkündür. Kenetlenmeye uygun forma sahip paneller çatı tabanına gizli vidalı hareketli klipsler veya ayaklar kullanılarak monte edilirler.

Geniş malzeme yelpazesi kullanılarak minarlar ve projeciler hayallerindeki bina çatı ve cephelerini yaratabilirler kenet panel kesitleri ve yardımcı elemanları sadece naturel alüminyum, titanyum çinko, bakır, paslanmaz veya alüminize sac kullanılarak değil aynı zamanda boyalı alüminyum, galvaniz sac alüminize ve paslanmaz sac kullanılarakta üretilir. Mimari amaçlara uygun yüksek vasıflı polyester ve Pvdf boyanın tüm RAL renkleri mevcuttur. Gerek yeni bina gerekse eski binaların geleneksek veya yeni trendlere uygun yenileme projelerinde kenetli paneller konik, kavisli, konik kavisli şekilleriyle binaların vazgeçilmez kaplama elemanlarıdır.

KKP 40/350-450


 Malzeme
En
(mm)		 Kalınlık
(mm)		 Ağırlık
(kg/m2)
alüminyum EN 3003,3005 350 0.70 – 1.00 2.11 – 3.02
450 0.70 – 1.00 2.54 - 3.63
Sac DIN 17162 350 0.50 – 0.60 5.89 - 7.07
450 0.50 – 0.60 5.50 - 6.60
Paslanmaz sac SUS 304 350 0.40 – 0.50 4.48 - 5.61
450 0.40 – 0.50 4.19 - 5.23
Bakır SE CU F 24 350 0.50 – 0.60 6.40 - 7.68
450 0.50 – 0.60 5.97 - 7.17
Titanyum çinko EN 50 1201 350 0.50 – 0.80 5.13 - 8.20
450 0.50 – 0.80 4.79 – 7.65

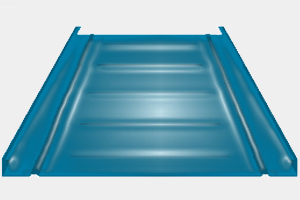

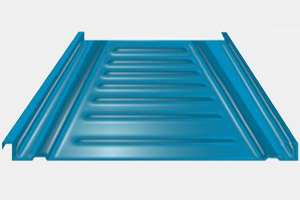

Enine nervüllü panel
Boyuna nervüllü panel

KKP boyuna birleşim nokalarında kaynakla birleştirilebilen özel bir paneldir.Bu amaçla geliştirilmiş robotla birbirlerine kaynakla birleştirilen paneller %0çatı eğiminde bile tamamen su sızdırmaz örtü meydana getirirler.Paneller aynı zamanda boyalı metallerden de üretilir. Kenar birleşim dizaynı nedeniyle kaynakla birleştirme esnasında boyaya herhangi bir zarar gelmez. Kenar birleşimindeki kanallara ayaklar vasıtasıyla çatı tabanına tespit edilen paneller ısı genleşmelerinden etkilenmeden her yöne hareket ederler. Kaynakla birleşimden sonra sürekli kapak mekanik olarak gene robotla panel birleşim noktalarına kenetlenerek kitlenir. Bu sistem firmamız tarafından geliştirilmiş olup ilk defa KIEV / BORYSPIL Havalimanı çatılarında başarıyla uygulanmıştır.

KP 65/280


 Malzeme
En
(mm)		 Kalınlık
(mm)		 Ağırlık
(kg/m2)
alüminyum EN 3003,3005 280 0.70 – 1.00 2.85 – 4.10
Sac DIN 17162 280 0.50 – 0.70 6.00 - 8.40
Paslanmaz sac SUS 304 280 0.40 – 0.60 4.41 - 6.62
Bakır SE CU F 24 280 0.60 – 0.70 7.21 - 8.42
Titanyum çinko EN 50 1201 280 0.60 – 1.00 6.48 - 10.80

Üretimimiz olan KP 65/260 kenet panel kesit dizaynı özelliği ile yüksek yük taşıma kapasitesine sahip olup çok düşük eğimlerde sorunsuzca kullanılmaktadır. Ancak çatının üst katmanı ister kenet panel olsun isterse su örtü mambranı olsun tüm çatı tatbikatlarında üst katmanların alt katmanlara montesi için kullanılan vidalar buhar kesiciyi delerek söz konusu örtünün işlevini tam olarak yapmasını engellemektedir.

DELTA çatıyı meydana getiren katmanların işlevlerini eksiksiz yapabileceği KP 65/280 panelini ve buna bağlı ÇKKS (çift katmanlı kenet sistemi) sistemini geliştirerek size ideal çatı çözümü sunmaktadır. Bu sistemde hiç bir katman delinmeden çatıya monte edilmektedir. Bu husus özellikle yoğun rutubetin hasıl olduğu kağıt fabrikaları, yüzme havuzları ile alt katmanda boyalı veya boyasız paslanmaz sac panel kullanarak yoğun asit ortamları bulunan mahallerin çatı kaplamasında sorunsuz tek çözümdür. Daha geniş bilgi için firmamıza müracaat ediniz.

KÇP 65/300-400


 Malzeme
En
(mm)		 Kalınlık
(mm)		 Ağırlık
(kg/m2)
alüminyum EN 3003,3005 310 0.80 – 1.20 3.52 – 5.28
410 0.80 – 1.20 2.65 - 3.96
Sac DIN 17162 310 0.60 – 0.80 7.80 - 10.38
410 0.60 – 0.80 5.85 - 10.38
Paslanmaz sac SUS 304 310 0.50 – 0.70 6.33 - 8.86
410 0.50 – 0.70 4.74 - 6.64
Bakır SE CU F 24 310 0.60 – 1.00 8.61 - 14.35
410 0.60 – 1.00 6.45 - 10.76
Titanyum çinko EN 50 1201 310 0.80 – 1.20 9.29 - 13.95
410 0.80 – 1.20 6.96 – 10.45

Hafif olmaları nedeniyle kenetli çatı panelleri bir çok kenar yüksekliği ve ende 100 mt yi geçen boylarda mobil formlama makineleri ile şantiyede üretilirler, böylece boy kısıtlaması olmadan istenilen boyda proje ölçülerine uygun imalat ve montaj yapılır. Bu avantajlar hızlı montaj, geniş ve kompleks çatı ve cephe alanları kaplamak demektir.

Kendi üretimimiz olan 50 mm ve daha yüksek hadveli paneller ile %1.5 meğillere kadar su sızdırmaz çatı örtüsü yapmak mümkündür. Kenetlenmeye uygun forma sahip paneller çatı tabanına gizli vidalı hareketli klipsler veya ayaklar kullanılarak monte edilirler.

Geniş malzeme yelpazesi kullanılarak minarlar ve projeciler hayallerindeki bina çatı ve cephelerini yaratabilirler kenet panel kesitleri ve yardımcı elemanları sadece naturel alüminyum, titanyum çinko, bakır, paslanmaz veya alüminize sac kullanılarak değil aynı zamanda boyalı alüminyum, galvaniz sac alüminize ve paslanmaz sac kullanılarakta üretilir. Mimari amaçlara uygun yüksek vasıflı polyester ve Pvdf boyanın tüm RAL renkleri mevcuttur. Gerek yeni bina gerekse eski binaların geleneksek veya yeni trendlere uygun yenileme projelerinde kenetli paneller konik, kavisli, konik kavisli şekilleriyle binaların vazgeçilmez kaplama elemanlarıdır.

İLETİŞİM

MERKEZ:

Delta Boyalı Saç Yapı Elemanları İmalat San. ve Tic. Ltd. Şti.
Gaziler Cadde Yenişehir İş Merkezi Kat:4 No:409
Yenişehir / İZMİR / TÜRKİYE

00 90 232 433 59 88


00 90 533 713 56 89

00 90 232 433 59 88

DÖKÜMANLAR

DELTA TÜRKÇE KATALOG

DELTA İNGİLİZCE KATALOG

KENET PANEL 65- 310 - 410 BROŞÜR

KENET PANEL 65 - 280 BROŞÜR

HABERLER

  • Kuwait T4 Terminal Building

    Taahhüdümüz altında tamamlanan ismi T4 Terminali olarak değiştirilen Kuwait Support Terminal Building çatı kaplaması hizmete girdi.68mt panel boyu ile 70 derece santigrat ısı değişimlerine izin veren sonsuz uzama ve kısalma kabiliyetine sahip ayak  ve kenet panel  bağlantı sistemine sahip çatı örtüsü aynı zamanda 4850Pa rüzgar emme kuvvetlerine ve R'w(C;Ctr)=40,5 (-2,4;-7,7) dB ses izolasyon değerini karşılayacak şekilde  yapılmıştır.Dizayn kriterleri laboraturda  test edilerek uygulama başarıyla hizmete sunulmuştur.

  • Kuwait Support Terminal Building

    CENGİZ İnş. A.Ş. taahhüdü altında devam eden Kuwait destek terminal inşaatı kenetli çatı kaplama işlerini DELTA yüklendi.50.000m2 kaplama alanı olan çatı klasik izoleli kekentli çatı sisteminde olup en altta trapez,buhar kesici,cement board, taşyünü ısı ve ses izolasyonu ile  boyalı aluminyumdan mamul  DELTA KST 65/400 kenet panelden müteşekkildir.Ekim 2017 tarihinde bitirilmesi planlanmıştır.

  • İpek kağıt Manisa kağıt fabrikası

    Yeni çatı sistemi

    Kenet panel olsun, mambran olsun tüm çatı tatbikatlarında üst katmanların alt katmanlara montesi için kullanılan vidalar buhar kesiciyi delerek sözkonusu örtünün işlevini tam yapmasını engellemektedir.DELTA çatıyı meydana getiren katmanların  işlevlerini eksiksiz  yapabileceği KP 65/280 panelini ve buna bağlı ÇKKS sistemini geliştirerek size ideal çatı çözümü sunmaktadır.Bu sistemde hiç bir katman delinmeden çatıya monte edilmektedir.Bakınız  KENET PANEL 65/280 BROŞÜR.

  • Diyarbakır Hava Limanı

    Diyarbakır hava limanı kenetli çatı kaplama işlerimiz bitmiş hava alanı işletmeye alınmıştır.Delta bu projede 7.0mt açıklık geçen perforeli çatı yüklerini her durumda taşıyan yük taşıyıcı kaset paneli özel olarak bu proje için dizayn ederek üretmiş ve uygulamıştır.Bu sayede iskele binasında orjinal projede var olan çelik aşıklar kaldırılarak perforeli tavan görüntüsü sağlanmış  projeye estetik kazandırılmıştır.Terminal binasında ise 117.7mt boyunda yekpare kenet panel üretimi yapılarak çatıya monte edilmiştir. Isı farklarından oluşan genleşmeleri absorbe eden bağlantı detayı sayesinde çatı sistemi deforme olmadan performansını sürdürmektedir.Cephelerde DELTA tarafından dizayn edilen kavis makinesi ile dairesel şekil verimiş aluminyum kenet paneller ile cephe kaplaması yapılmıştır.

  • OBO ,ORTANA ve BSH projeleri

    DELTA bu projelerin   cephelerinde prefabrik paneller kullanmış olup bina köşelerini cephe panellerini yekpare dönecek kıvırma ekipmanını geliştirerek başarı ile uygulamıştır.



  • Kiev Boryspil hava limanı

    DELTA bu proje için geliştirdiği ek yerleri kaynakla (argon) birleşen ve boyuna yönde sonsuz uzamalara izin veren KKP 40/475 kenet paneller ile projeyi tamamlamıştır.Kenet paneller boyalı alüminyumdan imal edilmiş olup özel dizaynı sayesinde ek yerleri boyaya zarar gelmeyecek şekilde kaynakla birleştirilmiştir.Panel ek yerleri boyalı alüminyumdan mamul kapaklar ile mekanik olarak kapatılarak çatıda kusursuz görüntü sağlanmıştır.



  • Sabiha Gökçen Hangar Çatıları

    Sabiha Gökçen hangar çatıları Delta tarafından tamamlanmıştır. Delta kendi kavis makinesi ile çatı panellerini kavisleyerek konveks ve konkav formda şekillendirerek çatı kaplamasını yapmıştır.
